熔体泵的工作原理
作者:巴特计量泵、齿轮泵公司   时间:2013-11-15 10:42:55

  熔体泵是终聚反应釜的出料泵,是聚酯装置向下游短纤维和长丝装置输送熔体的动力设备,是聚酯装置关键设备之一。但是聚酯装置开车10个月以后,连续出现多次熔体泵联轴节脱扣现象,引起本装置产品质量的大幅波动,给企业造成巨大的经济损失。本文对影响熔体泵联轴节脱扣的因素进行了全面分析,并提出了相应的解决措施。
熔体泵

  熔体泵的工作原理

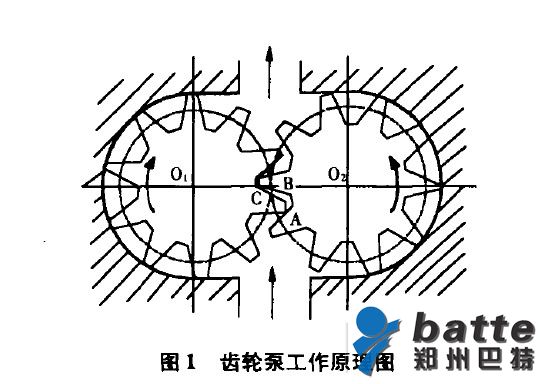

  齿轮泵是依靠齿轮在相互啮合过程中所引起的工作空间容积变化来输送液体的,工作空间由泵体、侧盖和齿轮的各齿间槽构成,啮合部分的齿如图1中的A、B、C,它们把空间分为吸人腔和排出腔。当一对齿轮按一定的方向转动时,位于吸人腔的齿C逐渐退出啮合,使吸人腔容积逐渐增大,压力降低,液体沿吸人管进入吸人腔,直至充满齿间,随着齿轮的转动,液体被带到排出腔强行送到泵的出口进入管道。

  人口压力:8—15 kPa;电机转速:145—1 450r/min;出口压力:17 MPa;电机功率:170 kW;操作温度:292 °C;设计流量:12.6 t/h。
